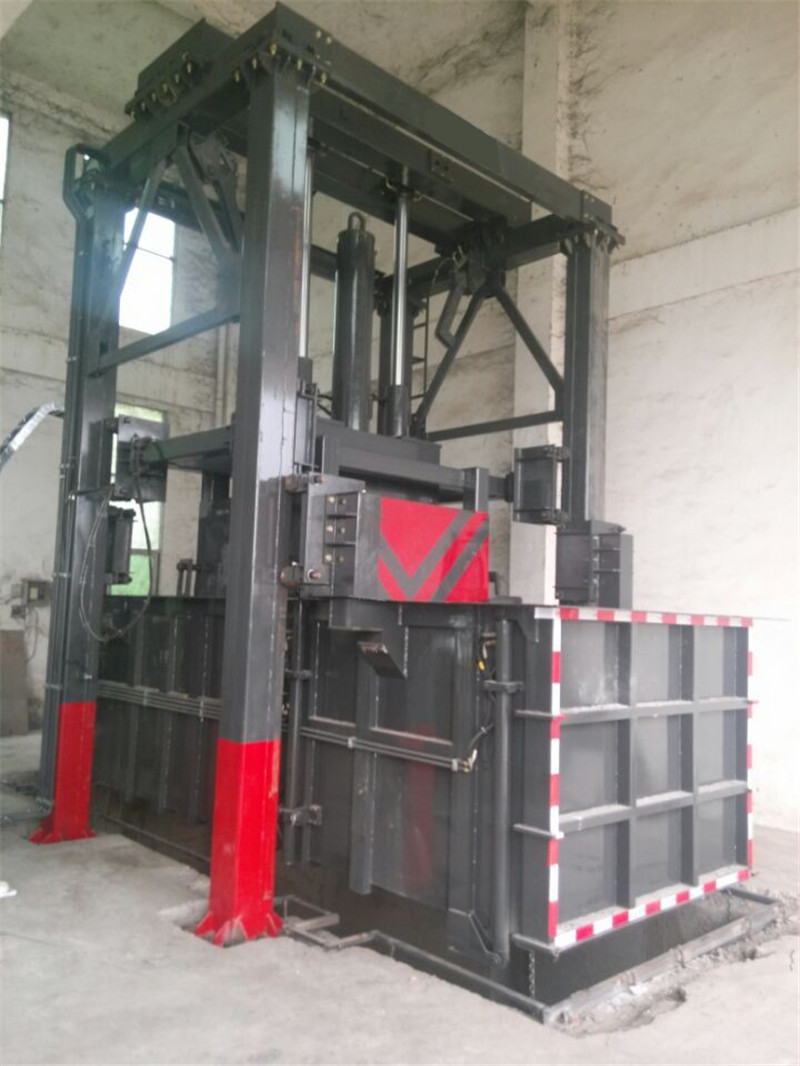

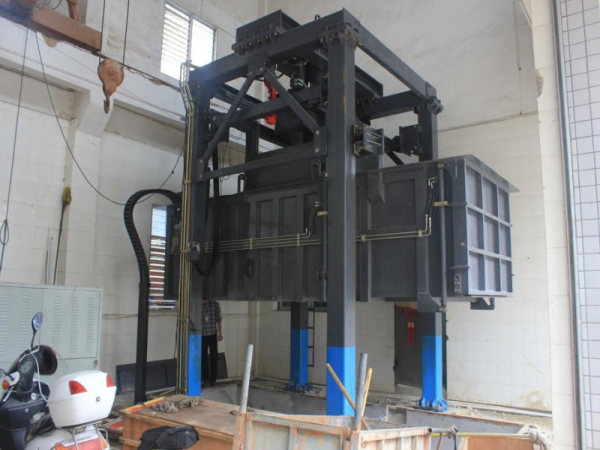

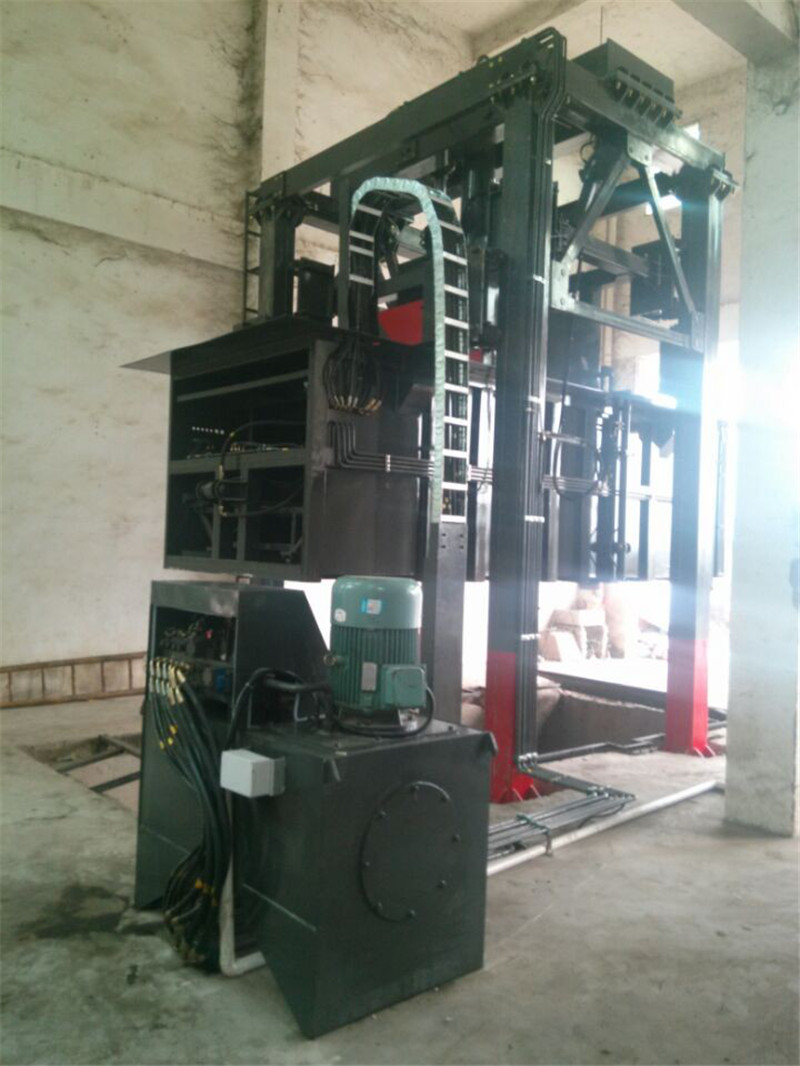

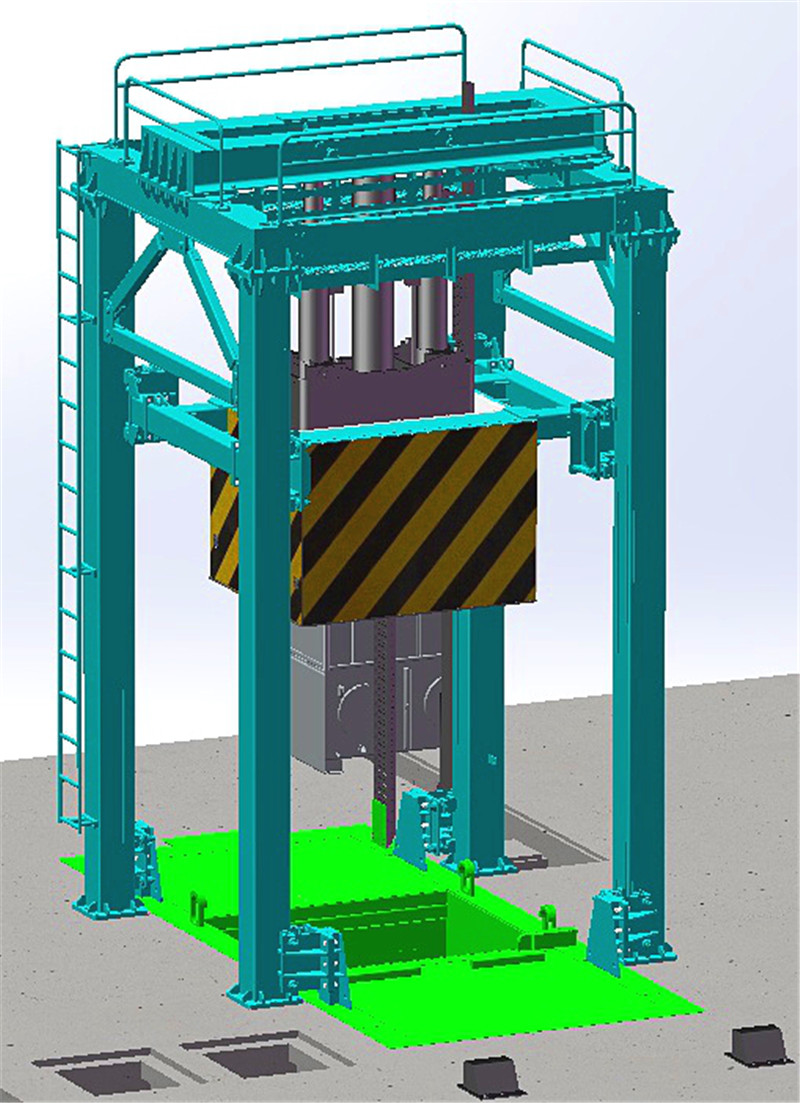

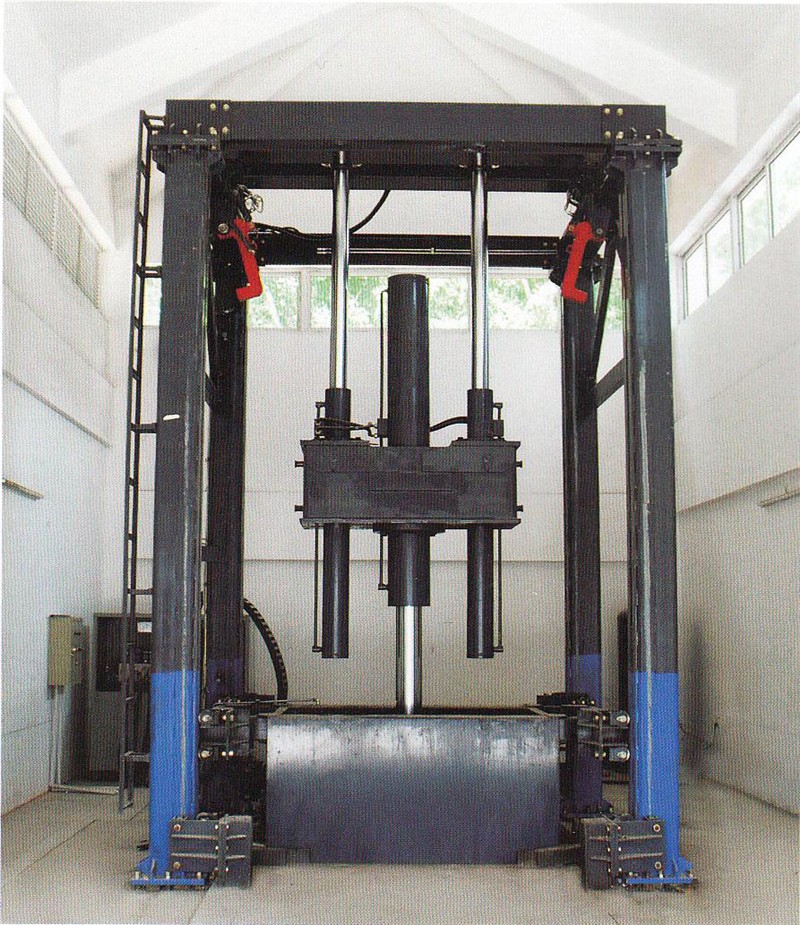

垂直式垃圾壓縮站(三缸四柱式)產品介紹
FTCZ-10垂直式垃圾壓縮站,是專門針對城市生活垃圾壓縮密實、中轉運輸設計的垃圾壓縮處理站。該設備工作高度低,投料口大,機動車投料方便,設備維護保養方便,操作簡單,可手動或自動操作,適應于環衛、學校、醫院、小區垃圾收運以及老站改造.本公司承接生產各類大,中,小垃圾壓縮中轉站,是垃圾壓縮中轉站問題解決專家,歡迎來電或來廠實地考查。
FTCZ-10型垂直式垃圾壓縮站主要由:機架、垃圾箱總成、壓縮機構、閘門機構、推鏟機構、污水排放系統、液壓系統、控制系統、高壓清洗系統(選配)、噴霧降塵系統(選配)、噴霧除臭系統(選配)等部分組成。
垃圾箱體是垂直式垃圾壓縮站的主體。它將各個系統和機構有機的連接起來,完成垃圾的收集、壓縮。垃圾箱體的頂部設有投料口,主要用于垃圾的收集;垃圾箱體插銷孔座,通過壓頭的四個液壓插銷將壓頭與垃圾箱體連接在一起,并通過壓縮油缸實現上升和下降;垃圾箱兩側各設置有4組導向滑塊,確保垃圾箱上升和下降平穩;同時垃圾箱體中段與推鏟機構、閘門機構共同組成了一個密閉的空腔,以實現垃圾的垂直壓縮;壓縮完的垃圾塊儲存在垃圾箱體的出料口端,一次可儲存2塊垃圾塊。
FTCZ-10型垂直式垃圾壓縮站的箱體主框架采用整體式箱體結構,垃圾儲存箱為全封閉;其側面、底面鋼板采用高強度鋼板制造,箱體側面鋪設導軌。提高設備的運行效率和設備的可靠性,實現垃圾壓縮過程的封閉作業;另外,可根據用戶需求垃圾箱體采用熱噴鍍合金層工藝(選配),該工藝極大的提高了材料表面的耐腐蝕性,產品經久耐用。
FTCZ-10型垂直式垃圾壓縮站,是我公司自行研發的創新產品,是目前正在使用的垃圾壓縮站的升級產品。它綜合了國內**技術,在借鑒成熟設備的基礎上,廣泛采納了省內外多家環衛部門的意見。該產品主要用于對城區小區、廠礦、超市、機關、院校的生活垃圾以及固體廢棄物的收集,壓縮減容和封閉運轉。是目前國內配置**的垂直壓縮式垃圾中轉站。
該產品成套設備具有以下特點:
1.垃圾的儲存、壓縮及寄存全部在地面以下,地面上沒有垃圾散落,環保性好:
2.采用垂直壓縮方式,壓縮力大,垃圾塊壓實密度大;
3.設備操作全部采用自動化,減輕了環衛工人的勞動強度;
4.設備投資較少,占地面積小;
5.液壓系統的控制閥、油缸、連接管路等關鍵件,結構先進,性能可靠,操作簡單,維修方便;
6.整機造型美觀、結構緊湊,功耗小、效率高、占地面積小、壓力大、噪聲低、操作簡便、維修方便。
垂直式垃圾壓縮站(三缸四柱式)技術參數
項目 | 單位 | FTCZ-10 |
壓縮機參數 | 壓縮方式 | / | 垂直壓縮 |
舉升方式 | / | 上提升 |
理論生產率 | t/h | 20 |
**壓縮力 | t | 120 |
電機功率 | kW | 18.5 |
工作系統壓力 | MPa | 21 |
壓縮腔容積 | m3 | ≥5.5 |
箱體提升高度 | mm | 1700 |
一次壓縮循環時間 | s | ≤60 |
外形尺寸(長×寬×高) | mm | 6600×3500×5480 |
垃圾塊參數 | 垃圾塊數量 | 塊 | 2 |
垃圾塊尺寸(長×寬×高) | mm | 2100×1600×1500 |
垃圾塊密度 | t/m3 | ≥0.92 |
垃圾塊重量 | t | ≥4 |
配套設施參數 | 站內凈高 | mm | ≥7000 |
地坑尺寸 | mm | 5910×2350×1800 |
供電電源 | V/Hz | 380/50 |
配套車輛軸距 | mm | 4500軸距 |





高清圖片
細節展示
分期購車
售后保養
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)長途轉場托運時,車輛前后左右應有固定防滑裝置,且四周留有200mm以上空隙,若自行轉場時一般應將前噴嘴和后灑水器卸下以防松動丟失。
(4)經常檢查各出液孔、口有無堵塞現象,發現雜物堵塞時應及時清理干凈。
(5)每班作業完畢,應清洗油污、管路卷放整齊,清理現場,關門落鎖。
(6)車輛長期不用或冬天存放,應放盡罐體、泵內及管路內余水,存放時應停放在車棚內,擦試干凈,以避免暴曬雨淋。
藍牌東風5噸隨車吊更換液壓油的正確步驟底盤的清潔:
離地面最近的底盤肯定是被泥沙弄得一塌糊涂。所以在進行其他部件清潔之前,我們先要對藍牌東風5噸隨車吊更換液壓油的正確步驟的底盤進行一個全面的清潔。經過泥濘道路后,藍牌東風5噸隨車吊更換液壓油的正確步驟的前后輪轂板上均會沾滿黃色的泥漿和小的沙石。在清潔時需用高壓水槍放到輪轂板下方,高壓水槍的噴水方向朝輪轂板方向,這樣才能有效清除附著在輪轂板上的。
藍牌東風5噸隨車吊更換液壓油的正確步驟漆面的清潔:
完成了底盤的清潔,我們即可對藍牌東風5噸隨車吊更換液壓油的正確步驟車身進行清洗。首先,用自來水由上到下地沖洗車漆表面,目的是沖走車身上較大體積的沙石。使用毛巾由車頂?shù)杰嚨纵p輕地拭擦。請注意,越靠近底盤的漆面越要小心拭擦,以免愛車車漆被細沙刮傷。
常見問題
(1)免費維修方案以及期限?
1、跟蹤服務時間:終身;
2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費;
3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員;
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式?
1、方式:在所在地二汽東風技術服務站統一供貨,根據用戶要求由廠方直接發貨;
2、配件只收工本費,不加其他費用。
(3)售后服務方式?
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。
專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案?
供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車?
購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間?
自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦?
專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供最好的服務!
